.NET Core基于Consul的服务注册与发现和集群管理

background

如今微服务正当道，微服务解决了单体结构中的多个模块的紧耦合、无法扩展和运维困难。对单体应用本身进行服务化和组件化，每个组件单独部署为小应用（从DB到UI）。于是微服务间通过API 互相调用进行通信，详情请参考前文。同时为了支持水平扩展、性能提升和服务可用性，单个服务允许同时部署一个或者多个服务实例。在运行时，每个实例通常是一个云虚拟机或者Docker容器。那么问题来了，服务和服务之间是如何知道对方的存在，以及是否活着，服务间如果知道对方的服务地址，写死了不灵活，而动态分配又怎么知道如何调用，对方有哪些方法可用等等。于是有了三方的服务注册中心，提供对生产者服务节点的注册管理和消费者服务节点的发现管理，比如本文的Consul

conusl是什么

Consul通过HTTP API和DNS提供服务发现服务。

从官网介绍了看具体以下四大特性

Service Discovery (服务发现)
Health Check (健康检查) -Multi Datacenter (多数据中心)
Key/Value Storage（kv存储）

Consul相关的一些知识点

Agent

Agent 是一个守护进程

运行在Consul集群的每个成员上

有Client 和 Server 两种模式

所有Agent都可以被调用DNS或者HTTP API,并负责检查和维护同步

Client

Client 将所有RPC请求转发至Server

Client 是相对无状态的

Client 唯一做的就是参与LAN Gossip Pool

Client 只消耗少量的资源和少量的网络带宽

Server

参与 Raft quorum(一致性判断)

响应RPC查询请求

维护集群的状态

转发查询到Leader 或远程数据中心

Datacenter数据中心

私有的

低延迟

高带宽

Consensus (一致性)

Consul 使用consensus protocol 来提供CAP(一致性,高可用,分区容错性)

Gossip

一种协议: 用来保证最终一致性 , 即: 无法保证在某个时刻, 所有节点状态一致, 但可以保证”最终”一致

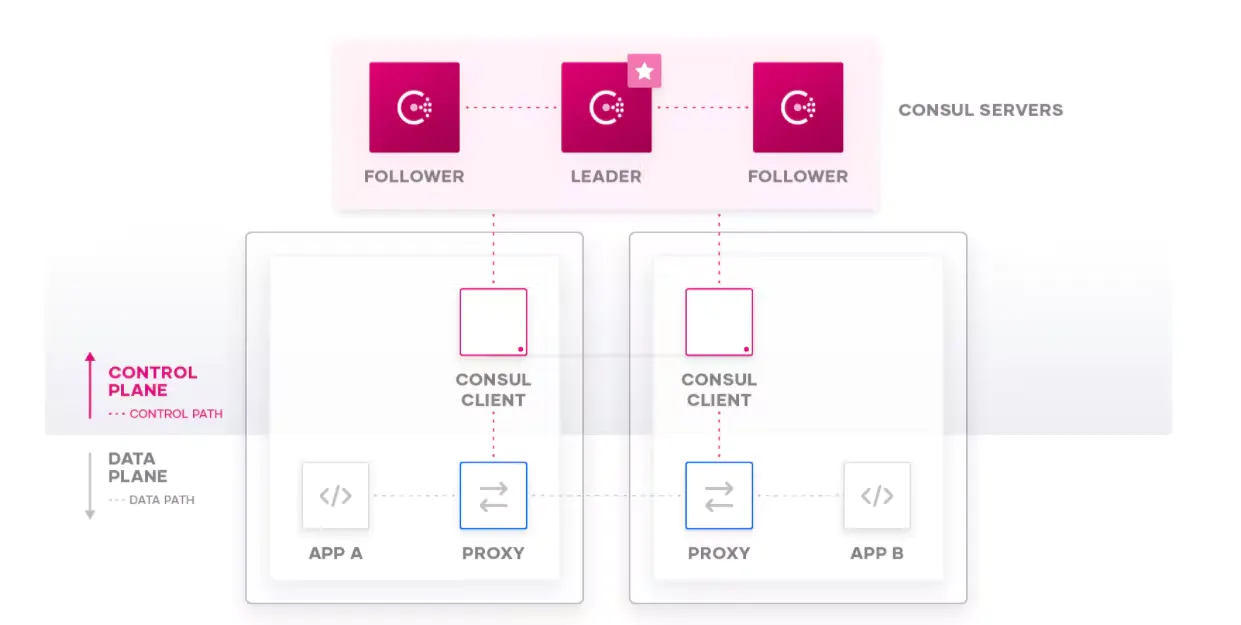

官网找到的一张图Consul的架构以及相关的角色,如图

file

要想利用Consul提供的服务实现服务的注册与发现，我们需要建立Consul Cluster。在Consul方案中，每个提供服务的节点上都要部署和运行Consul的Client Agent，所有运行Consul Agent节点的集合构成Consul Cluster。Consul Agent有两种运行模式：Server和Client。这里的Server和Client只是Consul集群层面的区分，与搭建在Cluster之上的应用服务无关。以Server模式运行的Consul Agent节点用于维护Consul集群的状态，官方建议每个Consul Cluster至少有3个或以上的运行在Server Mode的Agent，Client节点不限。

Consul支持多数据中心，每个数据中心的Consul Cluster都会在运行于Server模式下的Agent节点中选出一个Leader节点，这个选举过程通过Consul实现的raft协议保证，多个 Server节点上的Consul数据信息是强一致的。处于Client Mode的Consul Agent节点比较简单，无状态，仅仅负责将请求转发给Server Agent节点。

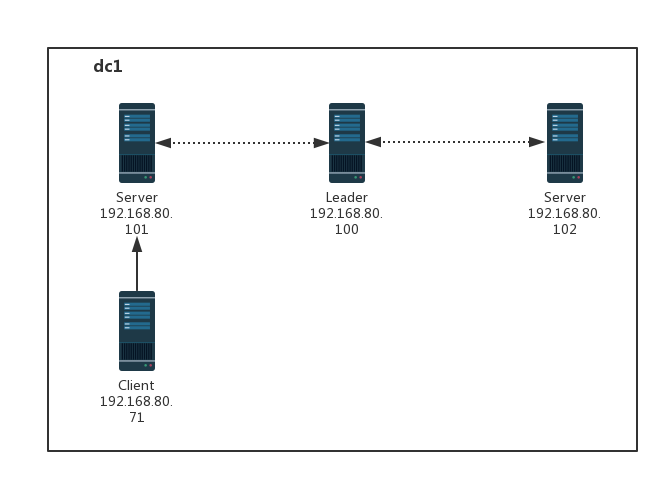

我们的服务结构是这样的

file

安装与配置Consul

解压Consul.zip：

分别在三台节点中解压，解压命令：

unzip consul_1.1.0_linux_386.zip

当然也可以解压之后将consul复制到我们的自定义文件目录中，比如：/usr/local/consul

cp consul /usr/local/consul

设置环境变量

分别在三台节点中设置环境变量：

vim /etc/profile

在profile中增加一行CONSUL_HOME并更改PATH：

export CONSUL_HOME=/usr/local/consul
export PATH=$PATH:$JAVA_HOME/bin:$CONSUL_HOME;

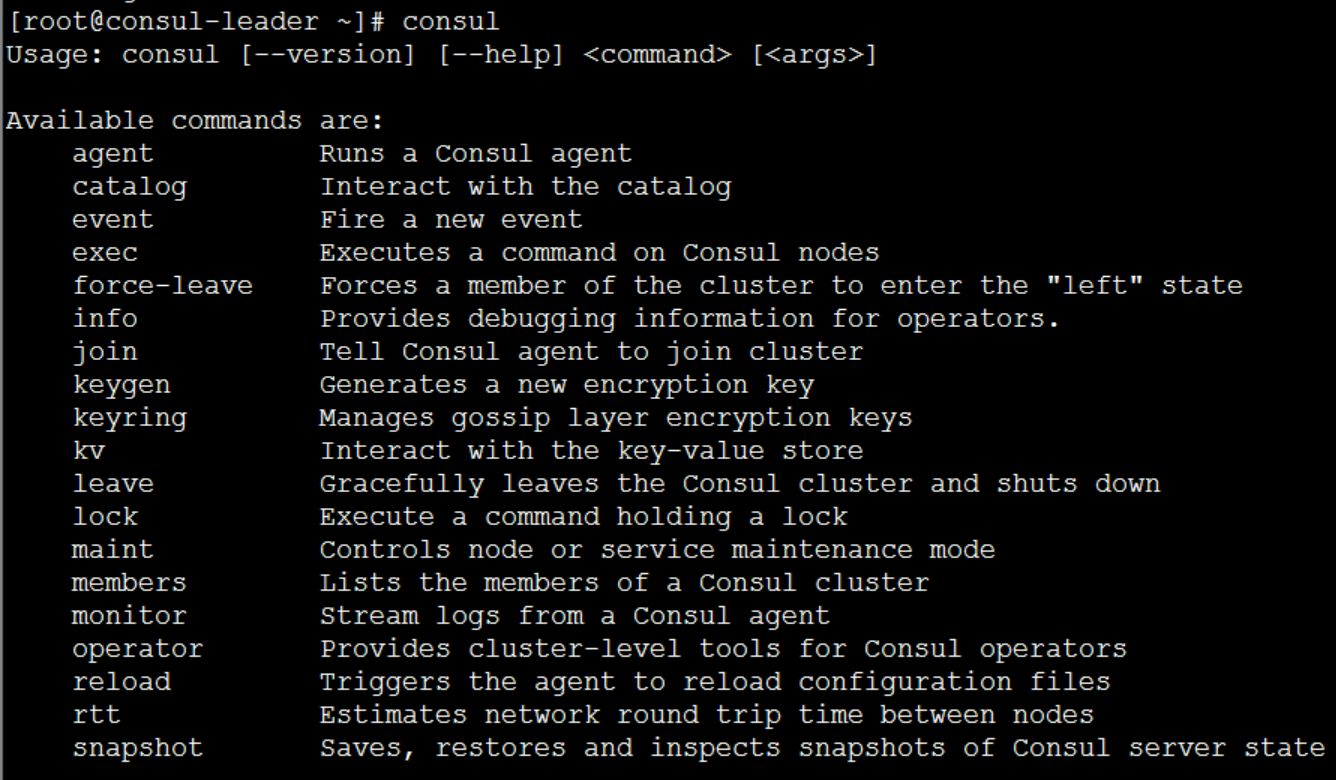

重载配置 source /etc/profile 测试是否生效，在三个节点测试输入consul

看到下图所示的命令提示，就代表OK了。

file

启动Server(s)

分别在三台节点上执行以下命令即可启动Consul

consul agent -server -ui -bootstrap-expect=3 -data-dir=/tmp/consul -node=consul-1 -client=0.0.0.0 -bind=192.168.80.100 -datacenter=dc1

consul agent -server -ui -bootstrap-expect=3 -data-dir=/tmp/consul -node=consul-2 -client=0.0.0.0 -bind=192.168.80.101 -datacenter=dc1 -join 192.168.80.100

consul agent -server -ui -bootstrap-expect=3 -data-dir=/tmp/consul -node=consul-3 -client=0.0.0.0 -bind=192.168.80.102 -datacenter=dc1 -join 192.168.80.100

注意101和102的启动命令中，有一句 -join 192.168.80.100 => 有了这一句，就把101和102加入到了100所在的集群中。

启动之后，集群就开始了Vote（投票选Leader）的过程

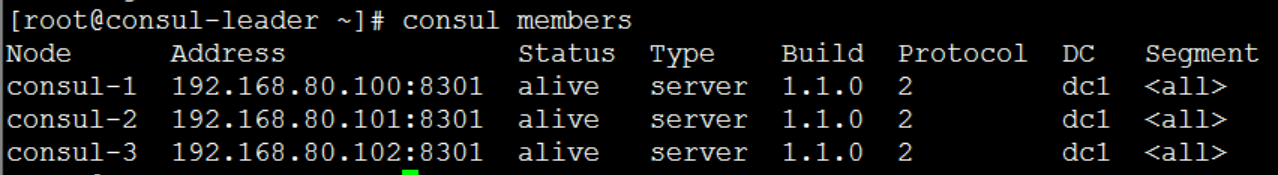

通过下面的命令可以看到集群的情况：

file

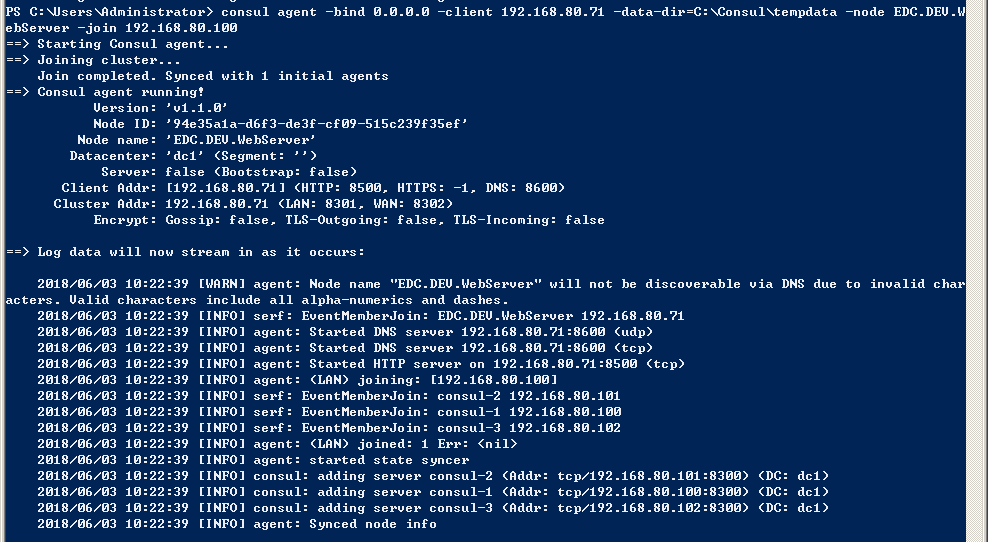

在power shell总启动一个客户端

 consul agent -bind 0.0.0.0 -client 192.168.80.71 -data-dir=C:\Counsul\tempdata -node EDC.DEV.WebServer -join 192.168.80.100

启动后会有如下提示：

file

通过UI查看集群

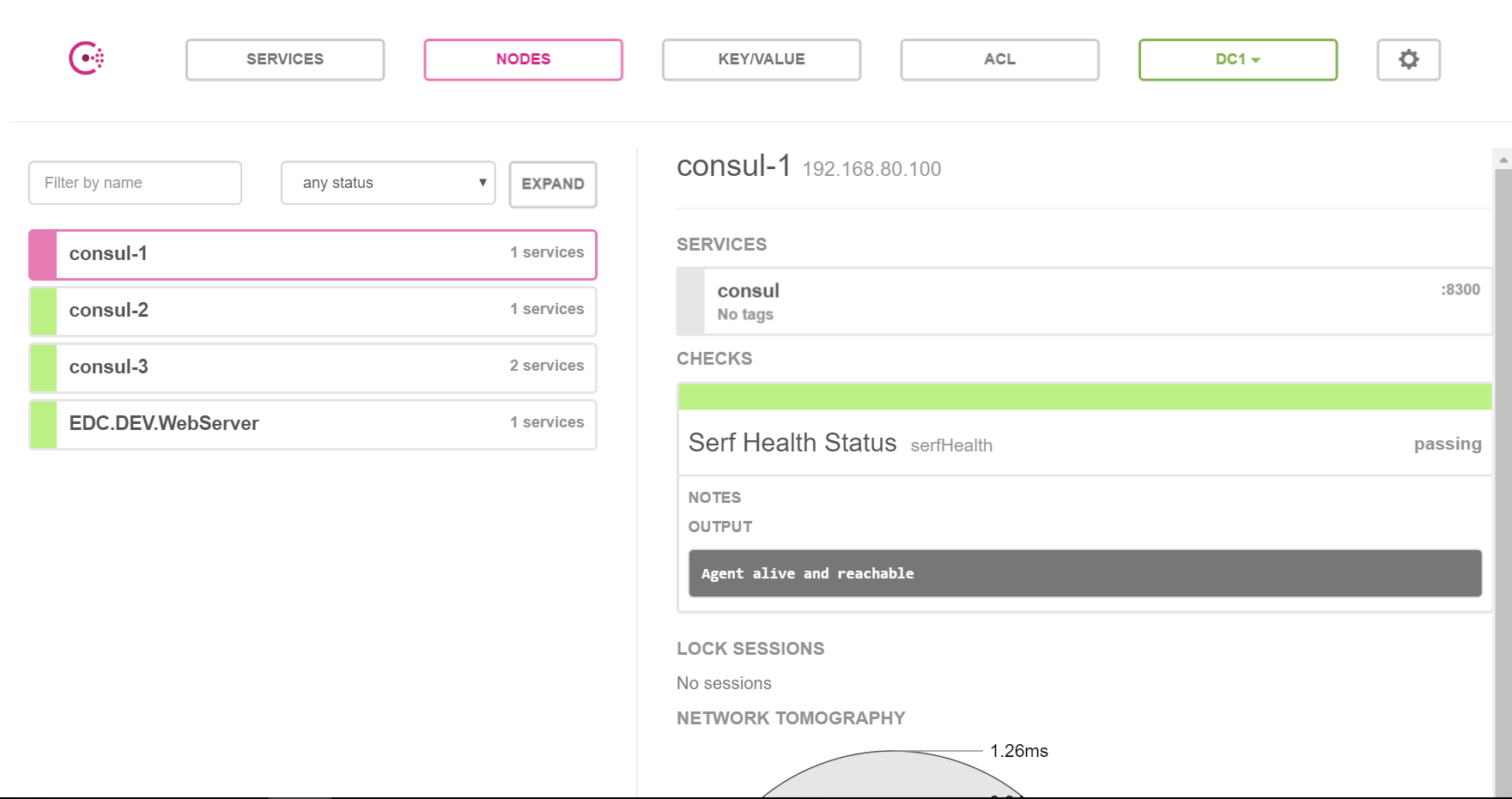

Consul不仅提供了丰富的命令查看集群情况，还提供了一个WebUI，默认端口8500，我们可以通过访问这个URL（eg.http://192.168.80.100:8500）

得到如下图所示的WebUI：

file

可以看到三个节点都正常启动

下面我们就来试试向Consul注册一下我们基于dotnet Core的WebAPI服务。

模拟Leader挂掉，查看Consul集群的新选举Leader

这里我暴力一点直接将Leader节点关机：

shutdown -h now

`可以看到我们的80.100已经挂了。

file

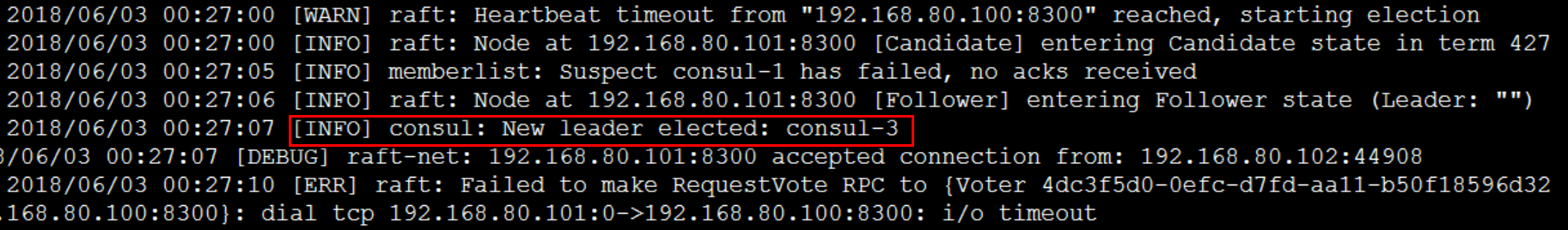

查看其余两个节点的日志可以发现，consul-3 (80.102)被选为了新的leader：

file

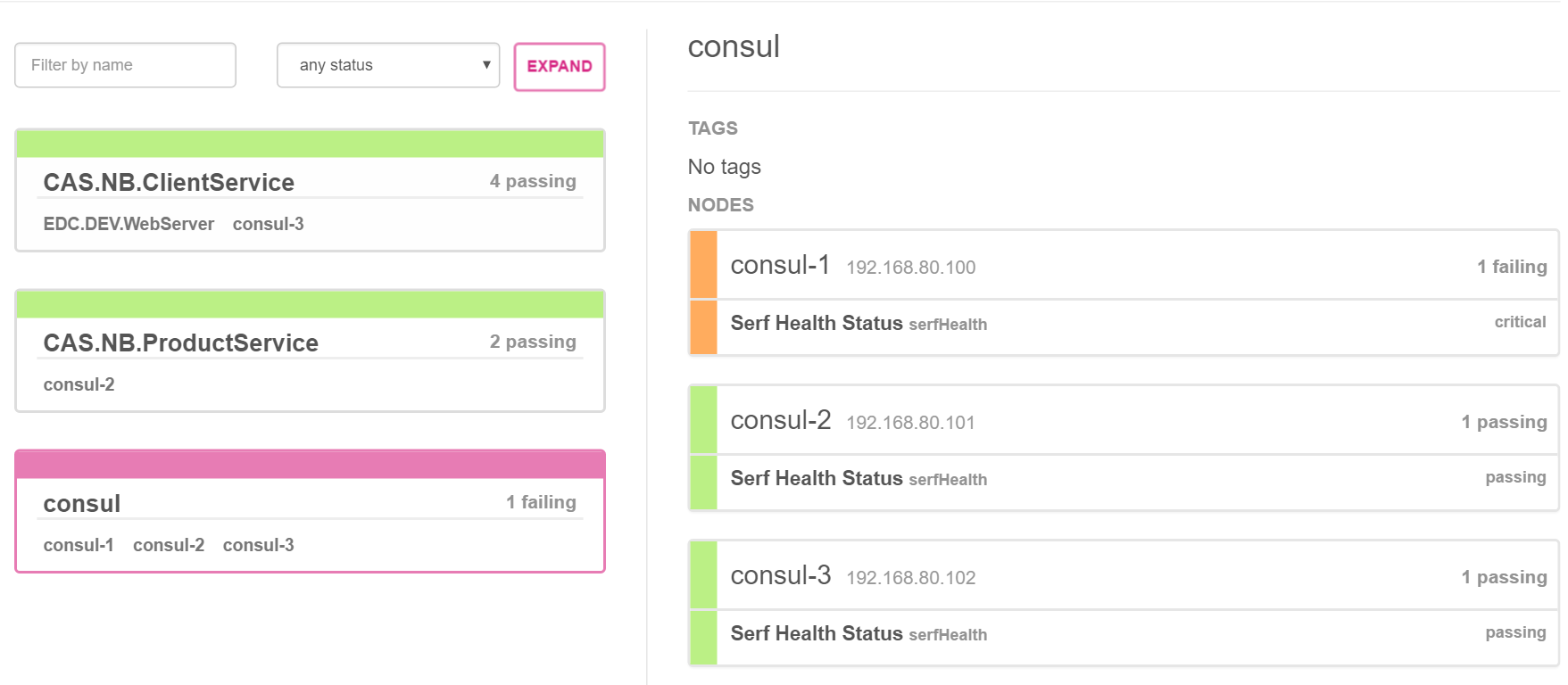

当然，也可以通过80.101或102的WebUI查看：

file

也可以通过以下命令查看目前的各个Server的角色状态：

 consul operator raft list-peers

file

虽然这里80.100这个原leader节点挂掉了，但是只要超过一半的Server（这里是2/3还活着）还活着，集群是可以正常工作的，这也是为什么像Consul、ZooKeeper这样的分布式管理组件推荐我们使用3个或5个节点来部署的原因。

dotnet Core 服务注册

public void Start()
{
var config = ContainerManager.Container.
Resolve<IConfiguration>().
GetSection("consul").
GetSection("service").
Get<ConsulLocalServiceConfig>();

var rbbitMQConf = ContainerManager.
Container.
Resolve<IConfiguration>().
GetSection("RabbitMQ").Get<MQConfig>();
            //启动MQ
MQStarter.Instance.UseConfig(rbbitMQConf).Start();

GrpcConfiguration.Instance
.UseExtensionsOptions(options => options.MonitorLoggerInterval = new TimeSpan(0,0,1))
            //.UseExtensionsOptions(options => options.MonitorLoggerIntervalSeconds = 1)
.UseServerMiddleware(new RequestCounterMiddleWare())
.UseLoggerAccessor(logger =>
{
logger.LoggerMonitor = (s) =>
{
accessLog.LogInformation(s);
};
logger.LoggerError = (s) =>
{
accessLog.LogError(s.ToString());
};
})
.UseBaseMiddlewares();

server = new Server
{
Services = { TradeSrv.BindService(new TradesServiceImpl()) },
}.
UseBaseServices();
server.StartAndRegisterService(config).Wait();

var port = server.Ports.FirstOrDefault();
if (port != null) {
Console.WriteLine($"listen {port.Host}:{port.BoundPort}");
}
}

具体的配置如下：

"consul": {
"service": {
"ServiceName": "domain.srv.trade.csharp",
"ConsulAddress": "http://192.168.8.6:8500",
"ServiceAddress": "192.168.*.*:0",
"ConsulIntegration": "true",
"ConsulTags": "v-1.0.0.1",
"TCPInterval": 10
},
"remotes": {
"gateway": {
"name": "gateway",
"ServiceName": "followme.srv.copytrade.gateway",
"FreshInterval": 10000,
"ConsulAddress": "http://192.168.8.6:8500",
"ConsulIntegration": "true",
"ServiceAddress": ""
},

}

为了方便，我们把consul组件封装了下并开源在github上，上面有更详细的注册服务例子

github

这样在程序启动的时候就注册到consul中了，bingo

docker自动部署

实际上，这样的人力成本还是比较大的，小小的一个服务，把他扔docker里面跑就好了，

其实我们不仅把dotnet服务发布到docker，还搭建了非常原始的CI/CD

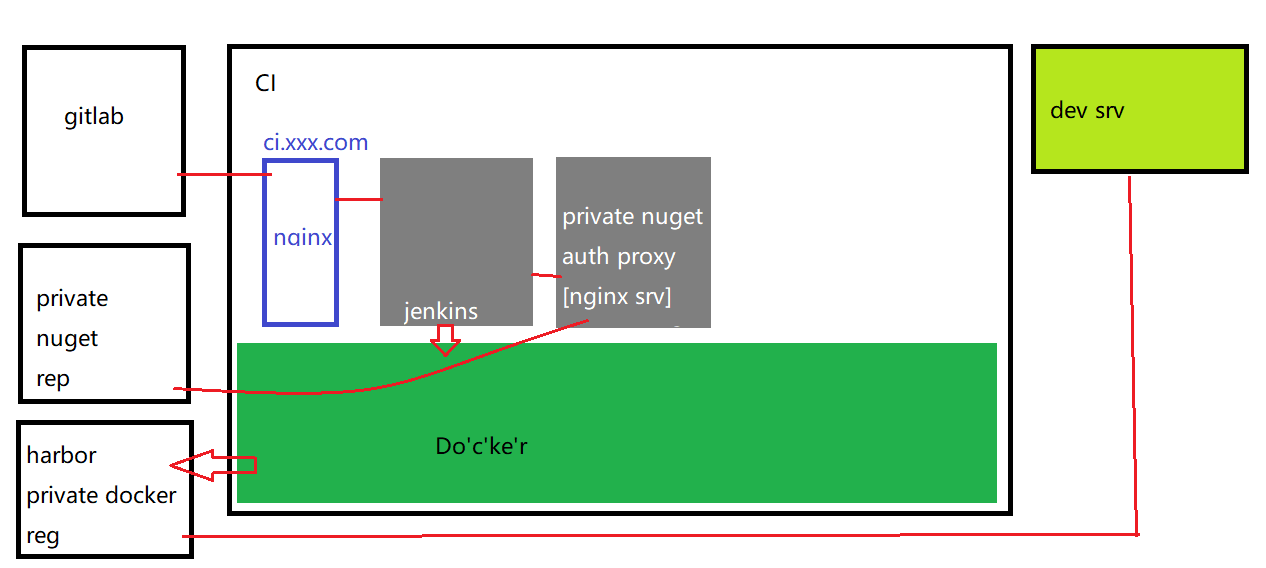

大概结构如下

file

另外一个服务也分布在多个节点的容器上

于是还用上了portainer进行多容器的管理

这一堆东西都放在jenkins上实现自动化

目前上面有我们自己写的Docker基础镜像，Python写的portainer管理脚本， Jenkins CI管理和私有的nuget服务器等

具体的实施后期整理下再发上来

在自动化的脚本启动服务就变的非常简单，为了防止服务崩溃，docker加上自动重启参数-restart=always

if [ "$env"  = "dev" ]

then

    pull_cmd=$(printf 'docker pull %s' $full_docker_image_name)

    stop_cmd=$(printf 'docker ps |grep %s && docker container stop %s && docker container rm %s -f' $dockerImgName $dockerImgName $dockerImgName)

    start_cmd=$(printf 'docker run -d -e "ASPNETCORE_ENVIRONMENT=Development" --restart=always -v %s/%s/logs:/app/logs --net=host --name %s %s' $devdeploypath $dockerImgName $dockerImgName $full_docker_image_name)



    ssh -oPort=$devport $devaddress "$pull_cmd"

    ssh -oPort=$devport $devaddress "$stop_cmd"

    ssh -oPort=$devport $devaddress "$start_cmd"

elif [ "$env" = "beta" ]

then

    echo "publish to beta"

    python /root/pubtool/main.py --env=beta --node=2 --container_name="$dockerImgName" --docker_image="$local_docker_image_name"

    #see detail of script at gitlab

else

    echo "publish to Production !"

    python /root/pubtool/main.py --env=prod --node=2 --container_name="$dockerImgName" --docker_image="$local_docker_image_name"

fi
